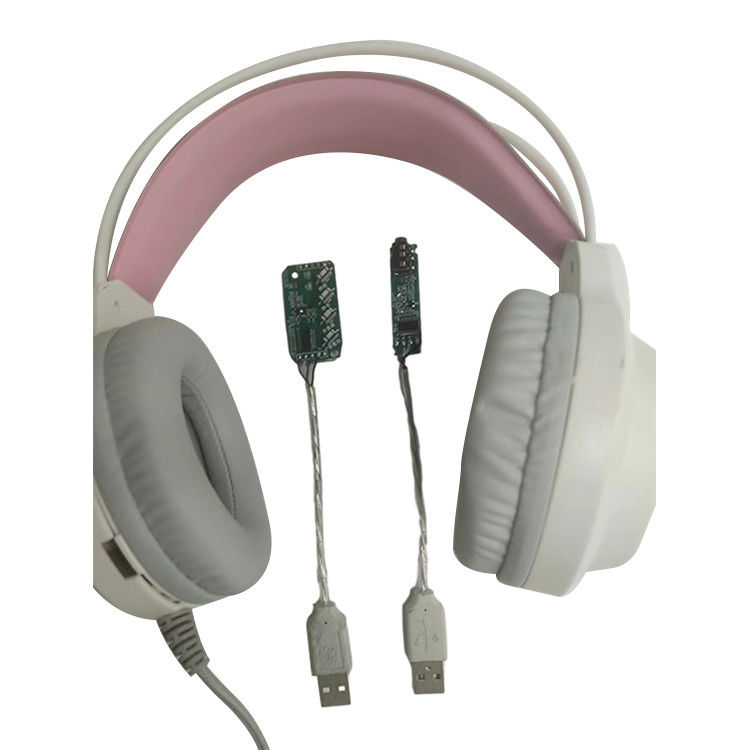

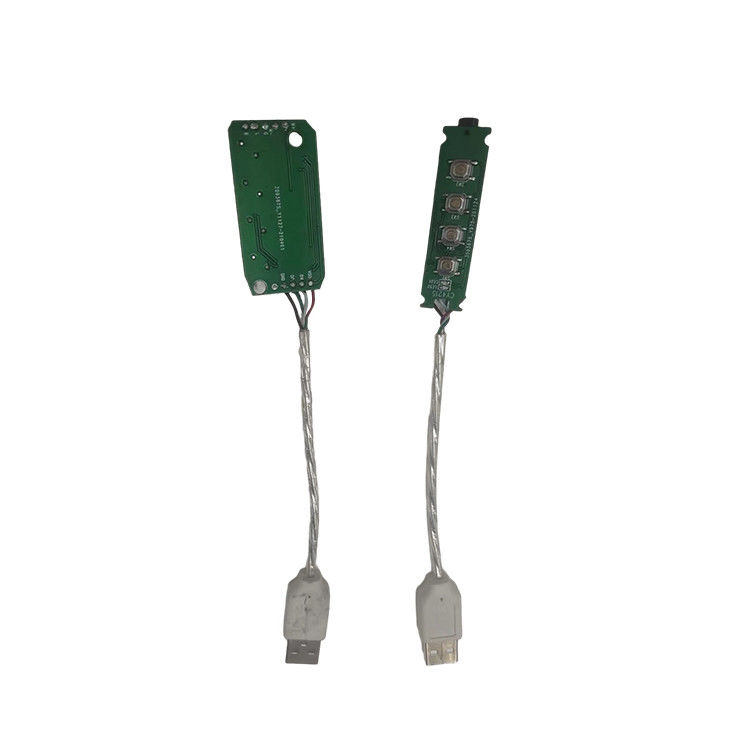

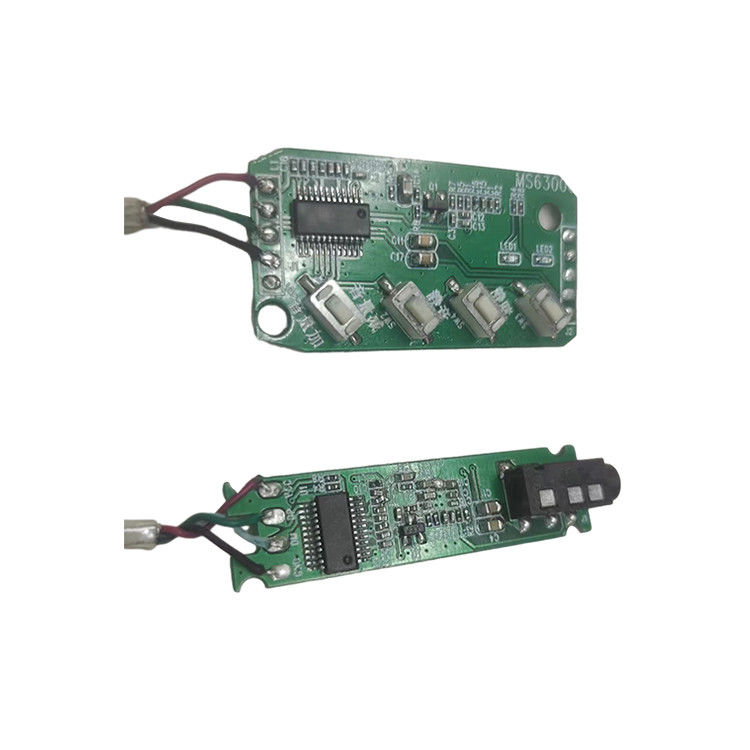

Ontwikkeling van een PCBA-oplossing voor USB-koptelefoonbesturing van hoge kwaliteit
De NX4088 is een sterk geïntegreerde USB/YTPE-C audio chip met alle noodzakelijke analoge modules, waaronder dubbele DAC en audio driver, microfoonversterker, PLL, spanningsregulator en USB-transceiver.Bovendien, kan het geluidsvolume gemakkelijk worden aangepast via speciale HID-compatibele geluidsvolume regelaars.
Kenmerken
1- Ondersteuning voor USB2.0; TYPE-C.24 pin SSOP24-pakket2.Ondersteunt functies zoals knop geluid toevoeging en aftrek, zwijgen en microphone silencing3.Ondersteunt USB-pauze-/hervattoestand en afstandswaakfunctie voor volumecontrolepins4.De luidsprekermodus (alleen met afspelfunctie) of de koptelefoonmodus (afspelen+opnemen) heeft sprongpinnen5.In de koptelefoon modus, draai op / uit de mixer-eenheid via de jumper pin
6.Ondersteunt één besturingsterminal, één synchrone uitvoerterminal, één synchrone invoerterminal en één onderbrekingsterminal
7.Wanneer het apparaat stopt, stel de Releasing Playback Bandwidth en USB bus afwisselend op nul bandbreedte
8.De stilte-indicatiepen maakt gebruik van een LED om de stilte-status aan te geven.
9.De oortelefoonversterker is een ingebouwde high-performance 16 bit audio DAC, en de microfoonversterker input is een 16 bit ingebouwde ADC
10.Ingebouwde Power On Reset module, ingebouwde 5V-3.3V spanningsregelaar ondersteunt enkele externe 5V-operatie
Parameters
Monstername snelheid: 16bit/48KHz Signal-ruisverhouding: 97dB Frequentierespons: 20Hz-20KHz Toepassingsgebied: Desktop/laptop/mobiele OGT-conversie-interface
