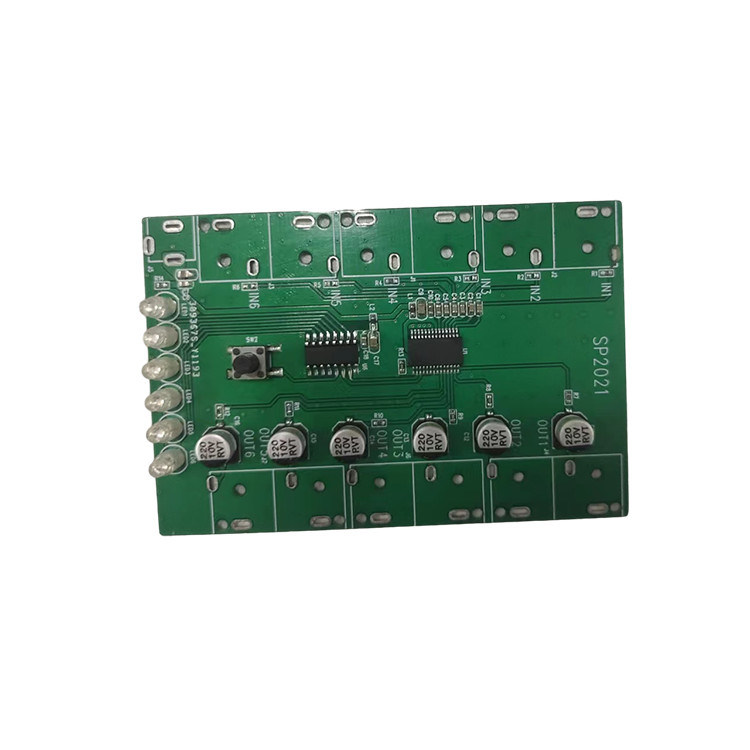

Dit product maakt gebruik van de NX9261 audio- en video-switching-processorchip,met een capaciteit van meer dan 30 kHz,De meest voorkomende toepassingen zijn satelliet-set-top-boxen, HDTV's, PVR's, A/V-switches, beveiligingsapparaten, mediacenters,en in auto-entertainmentsystemen, het routeren van meerdere apparaten naar een enkel audio- en videoapparaat.
De NX9261 audio- en video-switching-verwerkingschip biedt vier sets audio- en video-invoer, die via de kernprocessor worden geleid naar één set audio- en video-uitgangen.Input-to-output routing wordt bestuurd via een I2C-compatibele digitale interface. Elke ingang ondersteunt een geïntegreerde klemoptie om de uitgang in te stellen om het puntniveau van de video te synchroniseren met 300mV.de input kan intern vervormd worden naar het middensignaal zonder synchronisatie van ongeveer 1.25V (chromaticiteit, Pb, Pr). Deze DC-uitgangsniveaus worden gebruikt voor 6dB-verbetering. Een hogere verbetering verhoogt het overeenkomstige niveau van DC-uitgang. Selecteer de invoerclamping / bias-modus via I2C.Niet-gebruikte uitgangen kunnen stroom verliezen om het stroomverbruik te verminderen.
Kenmerken
◆met een vermogen van niet meer dan 50 W
◆Ondersteunt SD (standaarddefinitie), PS (progressieve scanning) en HD (hoge definitie) 1080i/1080p video's
◆Inlaatklem- en biascircuit
◆AC-koppeling of DC-koppeling
◆Uitgang van wisselstroomkoppeling of gelijkstroomkoppeling
◆Dual load (75 Ω) en high impedance uitgeschakelde uitgangsdriver
◆Vier videokanalen, vier linker- en rechterkanaal-in-uitgangsschakelaars
◆ Programmeerbare sterkte: +6, +7, +8 of +9 dB
◆ I2C-compatibele digitale interface, standaardmodus
◆ 5V enkelvoudige voeding
